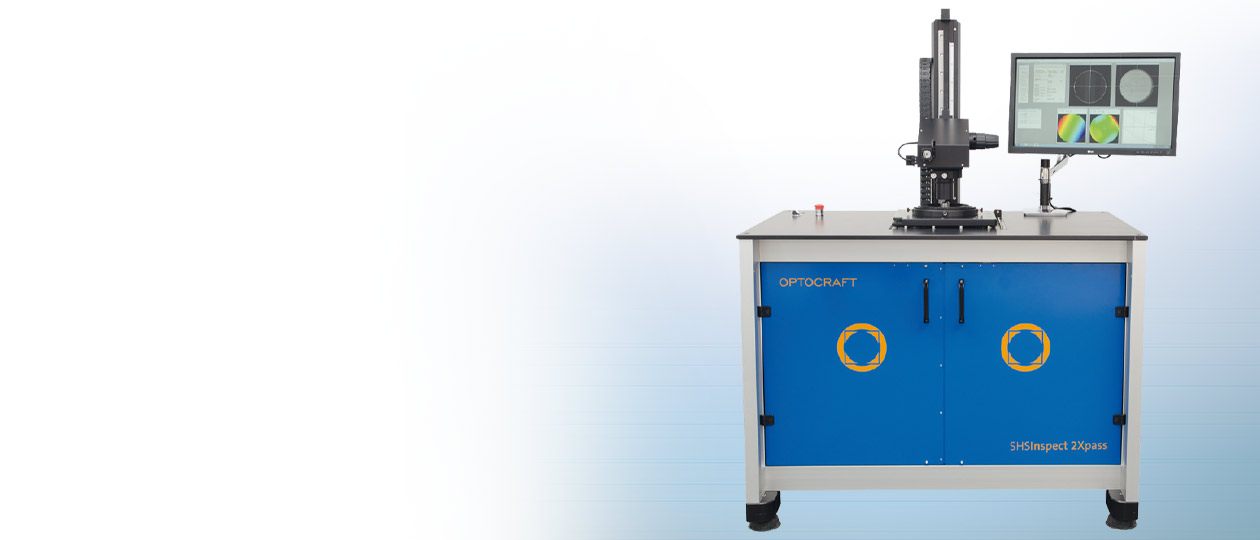

SHSInspect 2Xpass

Schlüsselfertiges All-in-one Prüfsystem für die umfassende Objektiv-Prüfung auf der Achse und im Feld

Vorteile

  • Wellenfrontmessung auf der Achse und im Feld
  • Messung chromatischer Effekte
  • Grundgenauigkeit lambda/20 peak-to-valley
  • Semi-automatische Messabläufe
  • Messung von Polarisationseffekten

Die schlüsselfertige All-in-one-Prüfplattform SHSInspect 2Xpass ermöglicht eine semi-automatische, hochgenaue Wellenfrontmessung von Objektiven bei unterschiedlichen Wellenlängen – auf der Achse und an Feldpunkten. Die Geräte werden z.B. für die Prüfung von Smartphone-Optiken und Foto-Objektiven eingesetzt sowie für Immersionsmikroskop-Objektive. Der Funktionsumfang umfasst:

  • Transmittierte Wellenfront im Feld
  • Semi-automatisierte Messabläufe
  • Erfassung von Wellenfront, Zernike, PSF und MTF
  • Messung von Brennweite und Bildfeldwölbung
  • Analyse chromatischer Effekte
  • Untersuchung von Polarisations-Effekten

Das zu prüfende Objektiv wird mit einer Planwelle beleuchtet und gegen einen sphärischen Referenzspiegel geprüft. Für die Messung der transmittierten Wellenfront im Feld erfolgt die Planwellenbeleuchtung unter einem definierten Winkel. Der sphärische Spiegel wird entsprechend lateral verschoben. Diese Messabläufe erfolgen teil-automatisiert, nachdem die zu prüfende Optik manuell grob einjustiert wurde. Das SHSInspect 2Xpass ist mit verschiedenen Lichtquellen ausgestattet, um die Analyse chromatischer Effekte zu ermöglichen.

Das SHSInspect 2Xpass misst Objektive unterschiedlichster Art. Je nach Applikation kommen verschiedene Geräteausführungen zum Einsatz.

  • Mikroskop-Objektive
  • Endoskop-Optiken
  • Lasersysteme
  • Fotokamera-Objektive
  • Smartphone-Objektive
  • Planoptiken & Filter
  • LiDAR
  • optische Systeme für ADAS
  • Kameramodule
  • Scheinwerferoptik
  • Objektive
  • Lithographiesysteme
  • Fokusvariable Linsen
  • Objektive
  • Optische Filter
  • Binokulare
  • Spektive
  • Okulare/Objektive
  • Smartphoneobjektive
  • Schutzgläser, Fenster
  • Freistrahl-Kommunikation
  • Faser-Optik
  • Mikrolinsen
  • Mikrooptiken
  • Planoptiken

Das SHSInspect 2Xpass wird je nach Anwendung und nach den Eigenschaften der zu prüfenden Objektiven konfiguriert. Dabei kann das System mit bis zu 6 Lichtquellen von 355nm bis 1064nm ausgestattet werden. Der Wechsel der Lichtquelle erfolgt motorisiert.

Die detaillierte Spezifikation stellen wir auf Anfrage gerne zur Verfügung.

Das SHSInspect 2Xpass nutzt die leistungsstarke Shack-Hartmann Software SHSWorks zur Zernike-Analyse und PSF/MTF-Berechnung, erweitert um Funktionen zur Realisierung der semi-automatischen Mess-Vorgänge und Einbindung der Vision Control Camera.
